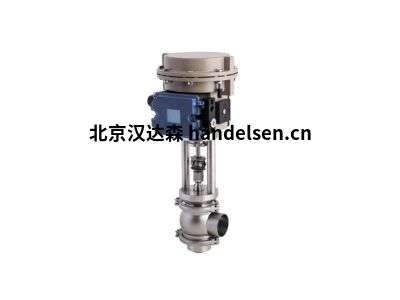

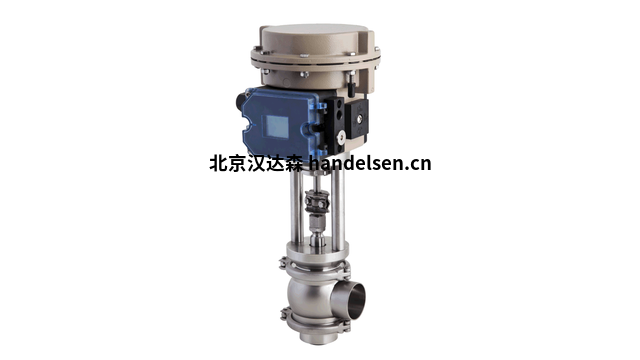

Unique RV-P是一种卫生型电动-气动调节阀，用于需要精确控制压力、流量、温度和储罐液位等的应用场合。
工作原理
它可通过电子信号和压缩空气进行远程控制。 IP 变频器(执行器的一个集成式部件)会将电信号转换成气动信号。 信号转换建立在高度精确和可靠非接触式AMR传感器基础上，使其对震动和压力波不敏感。 气动信号会被传输到集成式定位器，它借助力平衡原理进行工作，可确保执行器活塞的位置与输入信号成正比。 信号范围和零点可单独调整。 通过使用不同的测量弹簧，执行器可用于分程操作。
标准设计
阀在Unique SSV平台上，由阀体、阀塞、唇形密封、阀盖和一个外部执行器组成。 带阀帽的执行器通过卡箍安装到阀体中。 更低元件可以交换，Kv值随之灵活变动。
技术数据
阀
最大产品压力： . . . . . . .1000 kPa (10 bar).
最小产品压力： . . . . . . .全真空。
温度范围： . . . . . . . . .10°C 至 140°C (EPDM)。
流量范围 Kv (Δ P = 1bar)： .0.5 至 110 m3/h。
最大压降： . . . . . . . . .500 kPa (5 bar).
执行器空气质量空气连接： . . . . . . . . .6/4 空气管(带空气接头)R1/8" (BSP)
最大压力： . . . . . . . . .600 kPa (6 bar)
. 工作压力： . . . . . . . . .400 kPa (4 bar). 颗粒最大
尺寸： . . . . . . .0.01 mm。
最大含油量： . . . . . . . .0.08 ppm。
露点： . . . . . . . . . . .比环境温度低 10°C 或更低。
最大水含量： . . . . . . . .7.5 g/kg。 I/P
变频器信号范围： . . . . . . . . .4 - 20 mA(标准)。
输入阻抗： . . . . . . . . .200 Ω
电感/电容： . . . . . . . .可忽略。
物理数据
材料，阀过流产品钢制部件： . . . .1.4404 (316L)。
其他钢制部件： . . . . . . .1.4301(304).
过流产品密封件： . . . . . .EPDM。
外部饰面： . . . . . . . . .半光亮(喷砂)
内部饰面： . . . . . . . . .亮光型(抛光处理)，Ra < 0.8 µm。
材料，执行器
执行器箱： . . . . . . . . .塑料涂层铝。
隔膜： . . . . . . . . . . .带加强型织物嵌块的 NBR。
弹簧： . . . . . . . . . . .裸露不锈钢/弹簧钢环氧树脂涂层。
alfalaval调节阀RV系列RV-P调节阀DN40
执行器阀杆： . . . . . . . .聚酰胺。
螺丝，螺母： . . . . . . . .不锈钢，聚酰胺。
其他部件： . . . . . . . . .不锈钢
